في مجال التصنيع الدقيق، فإن آلة قطع الأسلاك EDM تقف كتكنولوجيا أساسية، وتقدم دقة لا مثيل لها وتعدد الاستخدامات. كمورد رئيسي لآلة قطع الأسلاك EDM، أنا متحمس للتعمق في تعقيدات كيفية عمل هذه القطعة الرائعة من المعدات.

أساسيات قطع الأسلاك EDM

معالجة تفريغ الأسلاك الكهربائية (EDM) هي عملية تصنيع غير تقليدية تستخدم التفريغات الكهربائية، أو الشرر، لقطع المواد الموصلة للكهرباء. على عكس طرق التصنيع التقليدية التي تعتمد على القوة الميكانيكية لإزالة المواد، يستخدم سلك EDM الطاقة الحرارية الناتجة عن الشرر.

تبدأ العملية بسلك رفيع، مصنوع عادة من النحاس أو النحاس، والذي يعمل بمثابة القطب الكهربائي. يتم تغذية هذا السلك بشكل مستمر من خلال قطعة العمل، مما يؤدي إلى إنشاء مسار القطع. يتم غمر قطعة العمل والسلك في سائل عازل، وعادة ما يكون الماء منزوع الأيونات. يخدم السائل العازل أغراضًا متعددة: فهو يبرد السلك وقطعة العمل، ويزيل الحطام الناتج أثناء عملية القطع، ويساعد في التحكم في التفريغ الكهربائي.

مبدأ العمل

توليد التفريغ الكهربائي

يتم توصيل مصدر الطاقة الكهربائية بكل من سلك السلك وقطعة العمل. عندما يتم تطبيق نبضة الجهد العالي، يتم إنشاء مجال كهربائي بين السلك وقطعة الشغل. كلما قلت المسافة بين السلك وقطعة الشغل، زادت شدة المجال الكهربائي. بمجرد أن تصل شدة المجال إلى نقطة حرجة، ينهار السائل العازل، مما يسمح بحدوث تفريغ كهربائي أو شرارة.

وتتميز هذه الشرارات بدرجات حرارة عالية للغاية تصل إلى 10000 درجة مئوية. تبخر الحرارة الشديدة وتذيب كمية صغيرة من مادة الشغل عند نقطة الشرارة. يتم بعد ذلك طرد المادة المنصهرة والمتبخرة بواسطة السائل العازل، مما يترك وراءه حفرة صغيرة على سطح قطعة العمل.

حركة الأسلاك ومسار القطع

يتم توجيه السلك عبر قطعة العمل بواسطة مجموعة من الأدلة. تضمن هذه الأدلة بقاء السلك مستقيمًا ويتبع مسار القطع المطلوب. تتم برمجة مسار القطع في نظام التحكم الخاص بالماكينة، والذي يمكن أن يعتمد على نماذج التصميم بمساعدة الكمبيوتر (CAD). تقوم الآلة بتحريك السلك على طول المسار المبرمج، مما يؤدي إلى قطع دقيق في قطعة العمل.

تتم تغذية السلك بشكل مستمر من بكرة لضمان اتصال جزء جديد من السلك دائمًا بقطعة العمل. يساعد هذا في الحفاظ على كفاءة ودقة القطع، حيث يمكن أن يتآكل السلك بمرور الوقت.

التحكم والدقة

تم تجهيز آلات قطع الأسلاك EDM الحديثة بأنظمة تحكم متقدمة تسمح بمستويات عالية من الدقة. يمكن لنظام التحكم ضبط معلمات النبض، مثل مدة النبض والتردد، لتحسين عملية القطع. ويمكنه أيضًا التحكم في معدل تغذية السلك وشد السلك وسرعة محاور الماكينة.

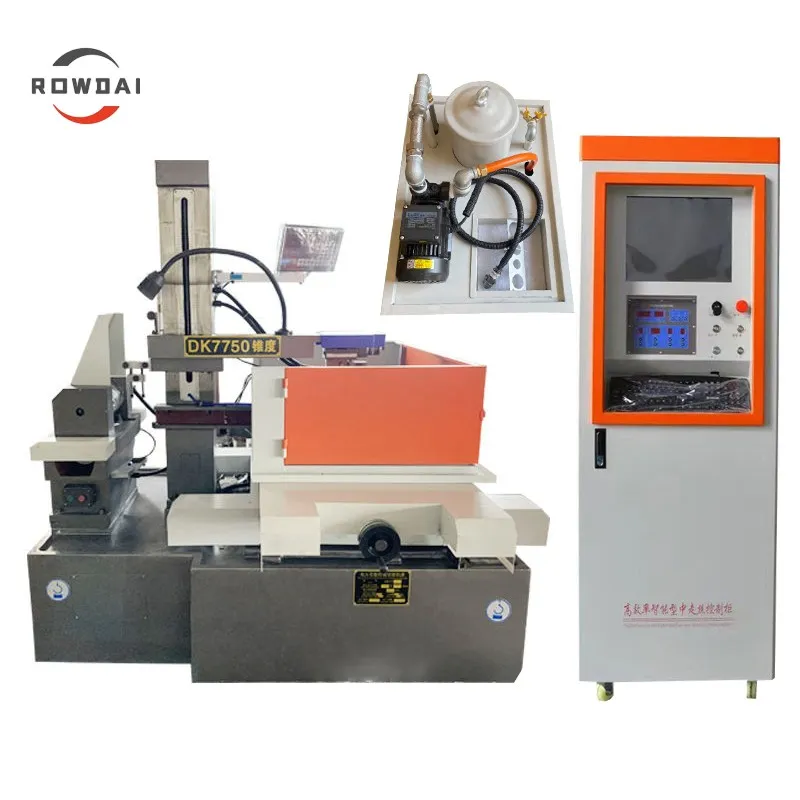

high speed wire cutting machine wire edm cutting machine

يمكّن هذا المستوى من التحكم الآلة من قطع الأشكال المعقدة بدقة عالية للغاية، وغالبًا ما يكون ذلك ضمن نطاق تسامح يبلغ بضعة ميكرومترات. وهذا يجعل سلك EDM مثاليًا للتطبيقات التي تكون فيها الدقة أمرًا بالغ الأهمية، كما هو الحال في الصناعات الفضائية والطبية والسيارات.

مزايا قطع الأسلاك EDM

الدقة والدقة

كما ذكرنا سابقًا، فإن قطع الأسلاك EDM يوفر دقة استثنائية. يمكنها قطع الأشكال والميزات المعقدة التي قد يكون من الصعب أو المستحيل تحقيقها باستخدام طرق المعالجة التقليدية. وهذا يجعلها مناسبة لتصنيع الأجزاء ذات التفاوتات العالية، مثل التروس، والقوالب، والقوالب.

تنوع المواد

يمكن لسلك EDM قطع مجموعة واسعة من المواد الموصلة للكهرباء، بما في ذلك المعادن مثل الفولاذ والألمنيوم والتيتانيوم والنحاس، بالإضافة إلى المواد الصلبة مثل الكربيد والتنغستن. هذا التنوع يجعله أداة قيمة في مختلف الصناعات.

لا يوجد إجهاد ميكانيكي

نظرًا لأن سلك EDM يستخدم التفريغ الكهربائي بدلاً من القوة الميكانيكية لقطع المواد، فلا يوجد أي ضغط ميكانيكي على قطعة العمل. وهذا مفيد بشكل خاص للمواد الحساسة أو الهشة، لأنه يقلل من خطر التشوه أو التشقق.

تطبيقات قطع الأسلاك EDM

صناعة الطيران

في صناعة الطيران، يتم استخدام سلك EDM لتصنيع مكونات مثل شفرات التوربينات وأجزاء المحرك والمكونات الهيكلية. الدقة العالية والقدرة على قطع الأشكال المعقدة تجعلها خيارًا مثاليًا لهذه التطبيقات المهمة.

الصناعة الطبية

في المجال الطبي، يتم استخدام سلك EDM لإنتاج الأدوات الجراحية والمزروعات والأجهزة الطبية الأخرى. تضمن دقة ونظافة عملية القطع أن الأجزاء تلبي معايير الجودة الصارمة المطلوبة في الصناعة الطبية.

صنع الأدوات والقوالب

يتم استخدام Wire EDM على نطاق واسع في صناعة الأدوات والقوالب لإنشاء القوالب والقوالب واللكمات. تتيح القدرة على قطع المواد الصلبة بدقة عالية إنتاج أدوات عالية الجودة يمكن استخدامها في عمليات الإنتاج الضخم.

ملكناآلة قطع الأسلاك عالية السرعة

باعتبارنا موردًا لآلات قطع الأسلاك EDM، فإننا نقدم مجموعة من الآلات عالية الجودةآلة قطع الأسلاك عالية السرعةالتي تم تصميمها لتلبية الاحتياجات المتنوعة لعملائنا. تم تجهيز أجهزتنا بأحدث التقنيات والميزات، مما يضمن قطعًا عالي السرعة ودقة ممتازة وموثوقية.

آلات قطع الأسلاك عالية السرعة لدينا قادرة على القطع بمعدل أسرع دون التضحية بالدقة. كما أنها مصممة لتكون سهلة التشغيل والصيانة، مما يقلل من وقت التوقف عن العمل ويزيد الإنتاجية. سواء كنت شركة مصنعة صغيرة الحجم أو مؤسسة صناعية كبيرة، يمكن أن تساعدك أجهزتنا في تحقيق أهداف الإنتاج الخاصة بك.
