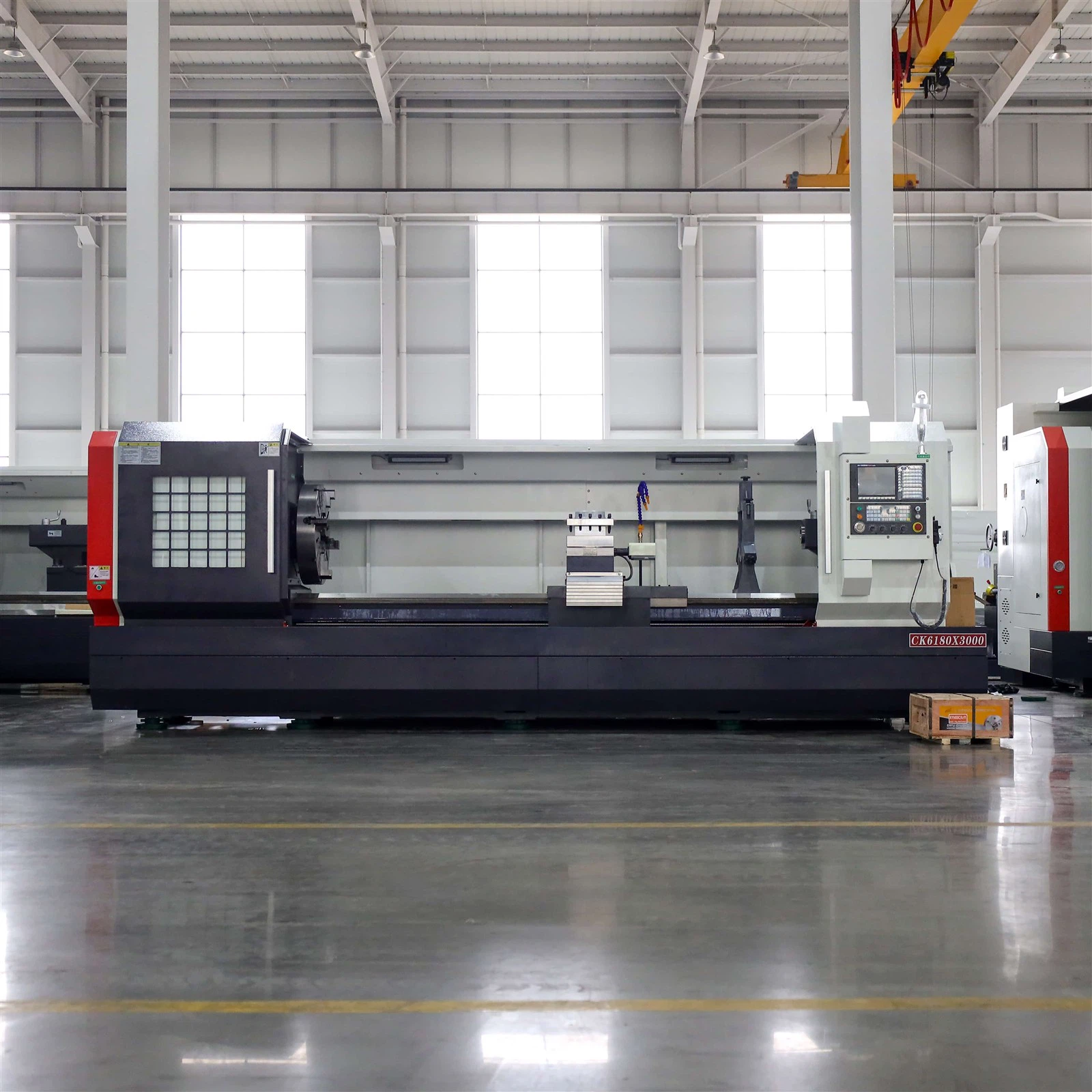

تتميز مخارط CNC ذات القاعدة المسطحة- بتصميم تخطيط أفقي وتمثل نموذجًا كلاسيكيًا في مجال التصنيع باستخدام الحاسب الآلي. بالمقارنة مع الهياكل مثل مخارط القاعدة المائلة- أو المخارط العمودية، فإن الخصائص الهيكلية للطبقة الأفقية توفر مزايا كبيرة فيما يتعلق بالتوافق مع بناء الأساس وسهولة محاذاة التثبيت الأفقي. يضمن هذا التصميم توزيع حمل الماكينة أفقيًا عبر سطح الأرض، مما يقلل من تعقيد وتكلفة إنشاء الأساس. علاوة على ذلك، فإنه يعمل على تبسيط وتبسيط التسوية الأفقية لأداة الآلة-بالإضافة إلى إعادة-الفحص والمعايرة اللاحقة-لضمان استقرار التثبيت والموثوقية التشغيلية. من خلال تقصير دورة التثبيت والتشغيل وملاءمتها بسلاسة في تخطيطات ورش العمل القياسية، تعد مخرطة CNC ذات القاعدة المسطحة- الخيار المفضل لورش التصنيع- الصغيرة والمتوسطة الحجم.
يؤدي التخطيط الأفقي لمخرطة CNC ذات القاعدة المسطحة- إلى مركز ثقل منخفض وتوزيع موحد للحمل عبر الماكينة بأكملها. وهذا يضع متطلبات أقل صرامة على قدرة التحمل ومعايير البناء-لحمل الأساس، مما يقلل بشكل كبير من صعوبة عمل الأساس. يعمل السرير الأفقي على زيادة مساحة التلامس مع مستوى الأساس، مما يضمن توزيع الوزن الإجمالي للماكينة بالتساوي عبر القاعدة دون توليد تركيزات إجهاد موضعية. على عكس أدوات آلة القاعدة المائلة-التي غالبًا ما تتطلب تعزيزات تحمل أحمال متخصصة-أو معالجات أساس بزاوية-يمكن تركيب مخرطة القاعدة المسطحة- على أساس خرساني مقوى قياسي يلبي المتطلبات التقليدية.
يتطلب بناء الأساس للمخرطة ذات القاعدة المسطحة- التأكد من أن سطح الأرض مستوي ومتصلب وفقًا للمواصفات القياسية، مع التحكم المناسب في الاستواء وقوة تحمل الأحمال-. ليست هناك حاجة لصب قواعد متخصصة أو بناء هياكل دعم بزاوية؛ عملية البناء واضحة ومباشرة، والجدول الزمني قصير، والتكلفة منخفضة. بالنسبة لورش العمل التي تستخدم أسس موحدة، لا يلزم إجراء تجديدات هيكلية واسعة النطاق؛ تعتبر تسوية السطح البسيطة، وعزل الرطوبة-، والمعالجات المضادة للتسوية- كافية لضمان التثبيت الثابت لمخرطة CNC ذات القاعدة المسطحة-، مما يجعلها متوافقة مع ظروف الموقع الحالية الموجودة في معظم ورش العمل.
علاوة على ذلك، فإن توزيع الحمل المتوازن المتأصل في التصميم الأفقي يخفف من الآثار الضارة للتسوية غير المتساوية للأساسات. وهذا يضع متطلبات أقل تطلبًا على مقاومة الأساس للتشوه؛ حتى لو خضعت أساسات الورشة لتسوية نموذجية بسيطة، فمن غير المرجح أن يحدث تشوهًا كبيرًا في قاعدة الآلة. وبالتالي، يؤدي هذا إلى تقليل انحرافات الدقة الناتجة عن المشكلات المتعلقة بالأساس-، وبالتالي توفير ضمان قوي للاستقرار التشغيلي طويل الأمد-لأداة الآلة.
إن الهيكل الأفقي لأداة الآلة ذات القاعدة المسطحة-يجعل عملية التسوية سهلة ومباشرة. فهو لا يتطلب تركيبات معقدة أو ضبطًا شاقًا-؛ يمكن للموظفين العاديين إكمال مهام المعايرة بسهولة، مما يعزز بشكل كبير كفاءة كل من التثبيت الأولي وعمليات إعادة الفحص- اللاحقة. أثناء التثبيت، يحتاج المرء ببساطة إلى استخدام أدوات القياس القياسية-مثل مستويات الروح ومؤشرات القرص-على طول قضبان التوجيه الأفقية للسرير، ومحور الدوران، والأسطح المرجعية الأخرى لتقييم استواء الماكينة بسرعة وقراءة أي قيم انحراف بصريًا.
مرجع المعايرة للسرير المسطح هو مفرد ومحدد بوضوح، ويلتزم بشكل صارم بمنطق التسوية الأفقية المستوية. بمجرد ضبط ارتفاع منصات تسوية الأساس، يمكن للمرء تصحيح أي انحرافات أفقية في السرير تدريجيًا. وهذا يلغي الحاجة إلى إدارة المعايرة عبر زوايا متعددة ومستويات مائلة في وقت واحد، وبالتالي منع الأخطاء التراكمية التي يمكن أن تنشأ من انحرافات المعايرة المتراكبة. على النقيض من أدوات آلة القاعدة المائلة-التي تتطلب التصحيح المتزامن لكل من المستويات المرجعية الأفقية والمائلة-، فإن عملية المعايرة لآلة القاعدة المسطحة-تعتبر أكثر انسيابية وتستهلك وقتًا أقل-، مما يسمح بالتركيب السريع والمعايرة وبدء الإنتاج.
وتظل سهولة هذا التخطيط الأفقي للمعايرة بارزة بشكل متساوٍ أثناء صيانة الماكينة اللاحقة وعمليات إعادة الفحص الدقيق-. عند التحقق بشكل دوري من استواء الجهاز، يمكن إعادة استخدام النقاط المرجعية للمعايرة الأصلية مباشرةً لتشخيص أي مشكلات تتعلق بالانحراف الدقيق بسرعة. يمكن تصحيح الانحرافات ببساطة عن طريق إجراء تعديلات طفيفة على منصات التسوية، دون الحاجة إلى تفكيك أي مكونات للآلة؛ وهذا يضمن بقاء جداول الإنتاج العادية دون انقطاع ويؤدي إلى انخفاض تكاليف الصيانة على المدى الطويل-.
بالإضافة إلى خفض متطلبات الأساس وتبسيط عملية المعايرة، يضمن التخطيط الأفقي للآلة ذات القاعدة المسطحة-دقة طويلة الأمد-من خلال محمل حمل مستقر وموزع أفقيًا. يؤدي التوزيع الموحد للحمل عبر الأساس إلى تقليل المشكلات مثل تشوه السرير وتشويه حاجز التوجيه. عند دمجه مع سهولة المعايرة الأفقية، يضمن ذلك أن المحاذاة الأفقية لعمود دوران الماكينة وقضبان التوجيه تلبي المعايير المطلوبة باستمرار، وبالتالي ضمان دقة الأبعاد والتشطيب السطحي لقطع العمل المخروطة.
علاوة على ذلك، تتوافق الأدوات الآلية ذات التصميم الأفقي بسهولة مع مسامير التثبيت القياسية ووسادات تخميد الاهتزاز-. يعمل هذا أيضًا على تحسين إمكانات عزل اهتزازات الأساس-، مما يخفف من تأثير اهتزازات التشغيل الآلي على الدقة مع ضمان الحفاظ على دقة المعايرة لمدة أطول. سواء كان ذلك لتركيب آلة جديدة، أو نقل المنشأة، أو الصيانة الروتينية الدقيقة، فإن مزايا التخطيط الأفقي تقلل بشكل فعال من تعقيد مهام التركيب والصيانة، مما يوفر حلاً عمليًا وفعالًا اقتصاديًا. إن التصميم الأفقي لمخارط CNC ذات القاعدة-المسطحة-التي تتميز بالحد الأدنى من متطلبات الأساس وإجراءات المعايرة المبسطة-يعالج بشكل فعال المتطلبات العملية لكل من التثبيت الأولي وعمليات الصيانة اللاحقة. من خلال تقليل تكاليف تعديل الموقع وتعزيز كفاءة التشغيل والصيانة في نفس الوقت، يمثل هذا التصميم دمجًا مثاليًا للهندسة الهيكلية للأدوات الآلية، والقدرة على التكيف في الموقع، والراحة التشغيلية.
