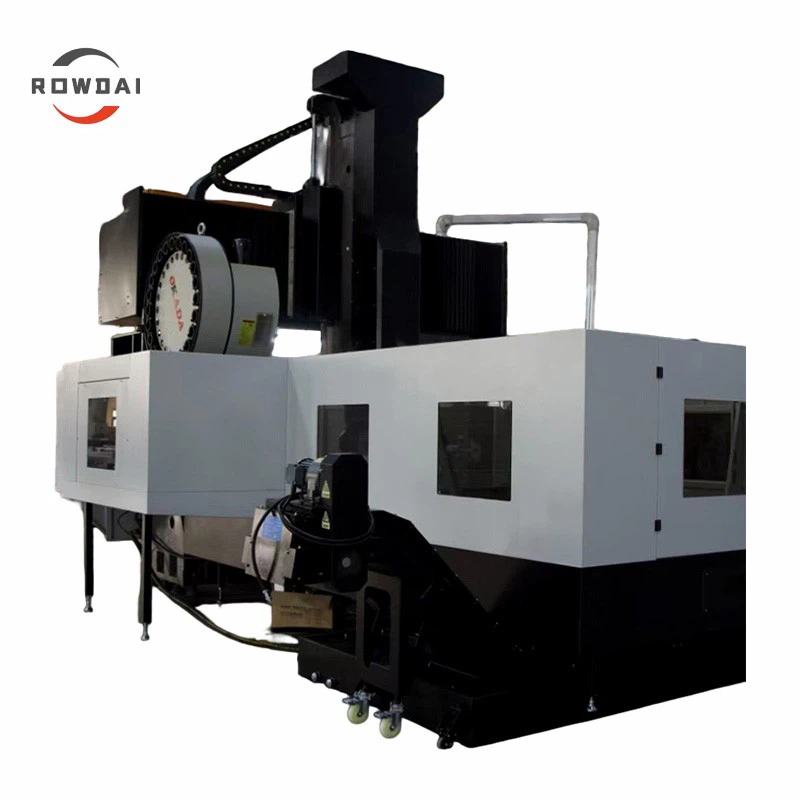

يتميز مركز المعالجة من النوع القنطري بهيكل إطار مع أدلة طحن منزلقة، مما يوفر صلابة عالية، وامتصاص قوي للصدمات، ونطاق تصنيع واسع، واستقرار ممتاز. إنها تتميز بوظائف تصنيع متعددة بما في ذلك الطحن، والثقب، والحفر (الحفر، والتوسيع، والثقب)، والنقر، والتخريب. يمكن تجهيزها برؤوس طحن مرفقة متنوعة وتتميز بوظيفة تغيير الرأس اليدوي-، مما يؤدي إلى توسيع نطاق التصنيع الخاص بها. يمكن إتمام عمليات تصنيع متعددة في وقت واحد على قطعة عمل واحدة.

إن مركز المعالجة من النوع القنطري لديه هيكل ناضج وعملية تصنيع، مما يضمن جودة مستقرة. إنها مناسبة لمختلف مجالات التصنيع مثل السيارات، بناء السفن، الطباعة، التعبئة والتغليف، المنسوجات، العسكرية، وصناعة القوالب. تتميز أداة الآلة بالكفاءة العالية، والدقة العالية، والصلابة العالية، مما يجعلها خيارًا مثاليًا للمؤسسات التي تتطلب -كفاءة عالية، و-معالجة أجزاء كبيرة الحجم.

يتميز مركز المعالجة من النوع القنطري بإطار جسري ثابت وطاولة عمل متحركة. إنها تتكون بشكل رئيسي من طاولة العمل، السرير، العمود، العارضة المتقاطعة، الشريحة، النظام الهيدروليكي، نظام التشحيم، نظام التبريد والترشيح، جهاز إزالة الرقائق، لوحة التحكم الدوارة، ونظام التحكم الكهربائي.

المعلمات التقنية

لا.	مواصفة		وحدة	GMB2016
1	المنضدة	حجم المنضدة	مم	2100*1400
2		الأعلى. تحميل	كجم	4000
3		فتحة T	مم	7-22×200
4	نطاق المعالجة	السفر بالمحور X	مم	2000
5		حركة المحور Y	مم	1700 (حد تغيير الأداة 1780)
6		حركة المحور Z	مم	800
7		المسافة من نهاية المغزل إلى المنضدة	مم	200-1000
8		المسافة بين عمودين	مم	1700
9	مغزل	تفتق المغزل		بي تي50
10	مغزل	سرعة	دورة في الدقيقة	10-6000
11	تغذية	نطاق تغذية القطع	م/دقيقة	10
12		التحرك السريع للمحور X	م/دقيقة	12
13		المحور Y يتحرك بسرعة	م/دقيقة	12
14		المحور Z يتحرك بسرعة	م/دقيقة	10
15	نظام التحكم			ميتسوبيشي M80
16	محرك	محرك المحور X	نانومتر	453
17		محرك المحور Y	نانومتر	453
18		محرك المحور Z	نانومتر	453B
19		محرك المغزل الرئيسي	كيلوواط	DN18.5
20	آحرون	حجم دليل محور XYZ		محور X/Y 55# دليل خطي للأسطوانة (كتلة منزلق X aixs 6)
21		حجم دليل محور XYZ		المحور Z للسكك الحديدية الصلبة
22		برغي محور XYZ		المحور العاشر 5010
23				المحور ص 5010
24				المحور Z 5010
25	حجم الآلة		مم	610042003800
26	وزن الآلة		T	حوالي 17

التكوين القياسي

لا.	مواصفة	مصنع
1	صب السرير	يوننان تايبياو HT300
2	تحكم CNC	اليابان ميتسوبيشي M80
3	محرك المغزل	اليابان ميتسوبيشي
4	محرك محور XYZ	اليابان ميتسوبيشي
5	مغزل	تايوان أوكاكا
6	اسطوانة قطع المغزل	تايوان هيناكا
7	تحمل محور XYZ	اليابان NSK / ألمانيا FAG
6	X/Y/Z الكرة اللولبية (C3 级)5010	تايوان هيوين
7	X/Y الدليل الخطي للأسطوانة 55#	تايوان هيوين
8	برغي محور XYZ-صامولة مشدودة مسبقًا	تايوان يينش
9	اقتران محور XYZ	تايوان إس+بي
10	نظام التشحيم الأوتوماتيكي المركزي	اليابان هيرج
11	جهاز ترشيح وتنقية مصدر الهواء	حماية ستارة الهواء AirTAc من تايوان
12	جهاز التبريد	الصين العلامة التجارية الشهيرة
13	حامي الزائد الكهربائي	فرنسا شنايدر
14	مكيف هواء خزانة كهربائية	الصين العلامة التجارية الشهيرة
15	مبرد الزيت	الصين العلامة التجارية الشهيرة
16	مجلة أدوات قرص الروبوت	تايوان أوكاكا
17	اسطوانة توازن النيتروجين المزدوجة	الصين العلامة التجارية الشهيرة
18	أربعة ناقل برغي وسلسلة واحدة	الصين العلامة التجارية الشهيرة
