وصف المنتجات

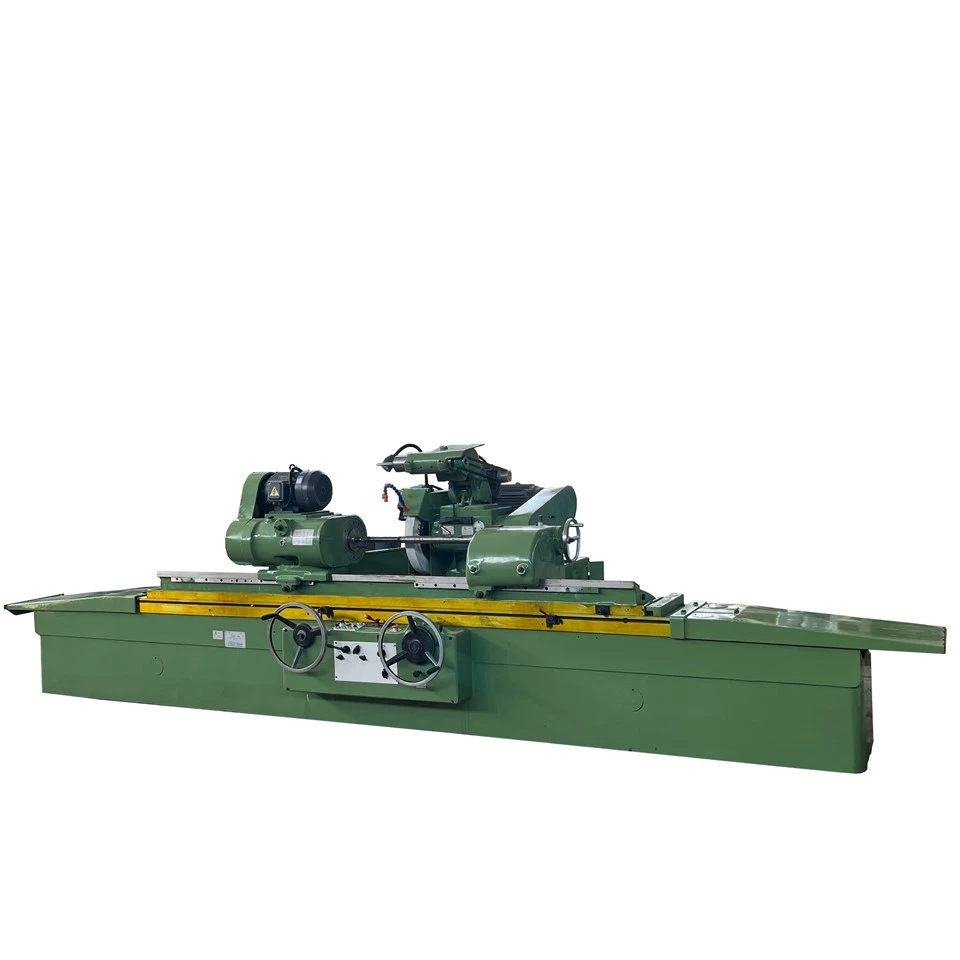

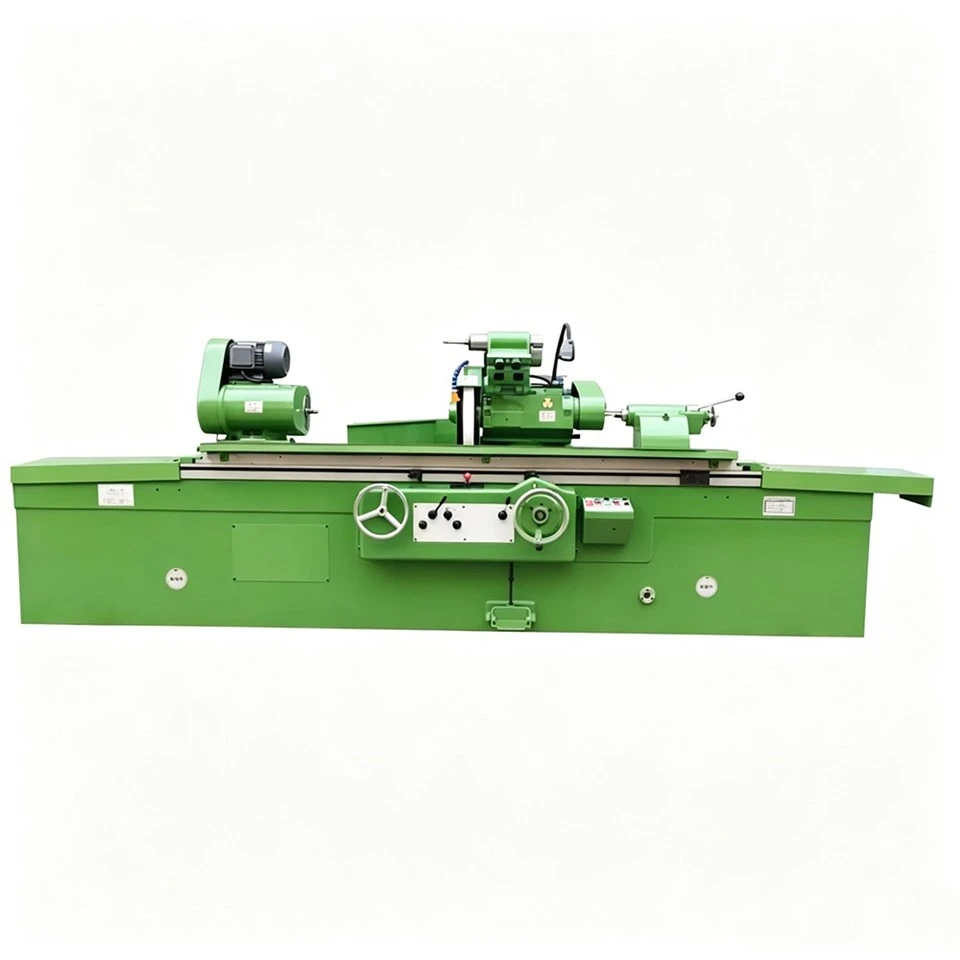

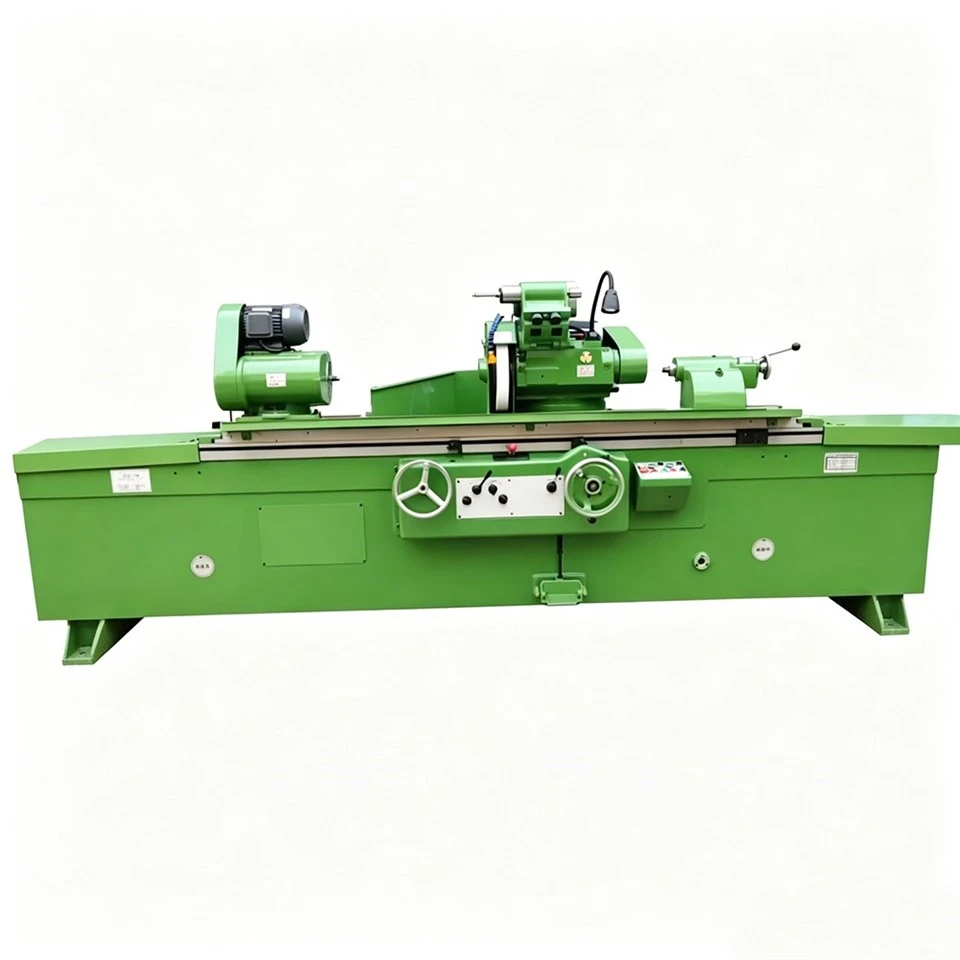

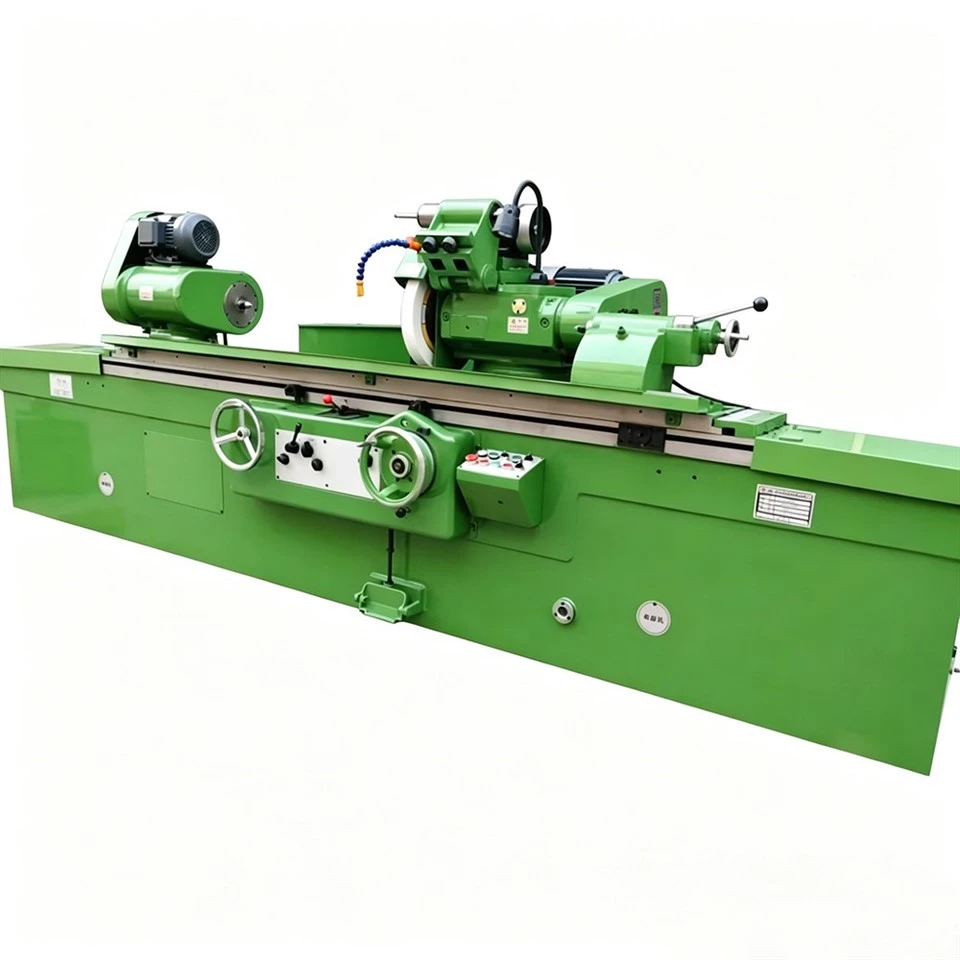

ميزة آلة الطحن الأسطوانية

إنها مناسبة للمطحنة الأسطوانية. دقتها هي IT6-1T5. يتم قيادة السكتة الدماغية الرأسية لطاولة العمل عن طريق الضغط الهيدروليكي، أو تغيير السرعة بدون خطوات، أو عن طريق تشحيم العجلة اليدوية. يتم استخدامه لتمرير الثقب. تم تجهيز الشوط الجانبي لرأس العمود بتغذية يدوية دقيقة هيدروليكية سريعة للأمام والخلف. كما أن لديها وظيفة الدوران التلقائي لعجلة طحن التغذية. يتم تشغيل قطعة العمل، عجلة الطحن، مضخة الزيت وبكرة الحزام بواسطة المحركات الخاصة بها. يتم استخدام مجموعتين من المحامل المنزلقة المكونة من أربع شجيرات كمحامل مغزل لعجلة الطحن. المغزل جريء، المحرك يزداد، وكفاءة الطحن عالية. يتم تثبيت خزانة عجلة الطحن على إطار البلاط والجهاز الخلفي العلوي الهيدروليكي. تحتوي الآلة على أجزاء متحركة مثل السلاسل الكهربائية والهيدروليكية، وهي آمنة وموثوقة للتشغيل. تعتمد طاولة العمل هذه على التوجيه الهيدروستاتيكي للتحرك.

CNC Cylindrical Grinding Machine

1. عند الطحن المخروطي، يمكن تدوير الطاولة إلى أي من الجانبين ووضعها بدقة باستخدام الميزان.
2. طبقة الزيت بين المحمل والمغزل تحافظ على الاهتزازات عند أدنى مستوى، وبالتالي تحقيق نتائج رائعة ودقة عالية.
3. يضمن رأس المغزل المتوازن بدقة ورأس الطحن الصلب نتائج غير عادية في أي نوع من العمليات.
4. إن التعزيزات القوية والألواح المصممة بقوة لقاعدة الآلة تجعلها مقاومة لتقلبات درجات الحرارة والتشوهات.
5. يتم تركيب المغزل من كلا الجانبين ويتميز بمحامل انزلاقية قابلة للتعديل تتكون من ثلاثة أجزاء.
6. المحمل الهيدروديناميكي للمغزل، وبالتالي لا يوجد اتصال بين المغزل والمحمل.
7. يمكن ضبط تغذية الطاولة الطولية على الوضع التلقائي -التشغيل الهيدروليكي أو الوضع اليدوي - بواسطة العجلة اليدوية.
8. تعديلات غير متدرجة على التغذية مع خيار الاحتفاظ بالوقت القابل للبرمجة في نهاية كل حركة على الطاولة.
9. إعادة التموضع الهيدروليكي أو اليدوي لمخزون مغزل الطحن.
10.تم إنشاء المسارات الإرشادية في المحورين x- وy- بدقة وصقلها يدويًا-.
11. يتميز كل من دليل الطاولة الطولية والدليل المتقاطع لغراب رأس الطحن بدليل V- ودليل مسطح.

مواصفات المنتج

نموذج	وحدة	MW1420	M1432B	M1450	M1463
أقصى طول للأرض (OD)	مم	500, 750	1000,1500,2000,3000	1500,2000, 3000,4000	2000,3000, 4000,5000
ارتفاع المركز	مم	135	180	270	370
ضياء الأرض (OD)	مم	8-200	8-320	25-500	30-630
ضياء الأرض (معرف)	مم	25-100	30-100	30-200	30-250
أقصى طول للأرض (ID)	مم	125	125	320	320
الوزن الأقصى لقطعة العمل	كجم	100	150	1000	3000
زاوية رأس العمل		90 درجة	90 درجة	90 درجة	90 درجة
تفتق المركز	طن متري	4	4	6	80#
سرعة المغزل / ستبليس	ص / دقيقة	50 هرتز: 26-260	50 هرتز: 26-260	50 هرتز: 20-224	50 هرتز: 14-140
البعد الأقصى للعجلة	مم	400x50x203	500x50x203	500x75x305	600x75x305
السرعة المحيطية للعجلة	m/s	35	35	35	35
تغذية اليد لكل دورة	مم	الخام: 2 غرامة: 0.5	الخام: 2 غرامة: 0.5	الخام: 4 غرامة: 0.5	الخام: 4 غرامة: 0.5
تغذية اليد لكل غرام	مم	الخام: 0.01 غرامة: 0.0025	الخام: 0.01 غرامة: 0.0025	الخام: 0.02 غرامة: 0.0025	الخام: 0.02 غرامة: 0.0025
سرعة المغزل	ص / دقيقة	10000	10000	10000	10000
عجلة طحن داخلية	مم	الحد الأقصى 50x25x13	الحد الأقصى 50x25x13	الحد الأقصى 175 × 32 × 32	الحد الأقصى 175 × 32 × 32
عجلة طحن داخلية	مم	دقيقة17x20x6	دقيقة17x20x6	دقيقة30x25x10	دقيقة30x25x10
أقصى زاوية تأرجح للطاولة-في اتجاه الديك	درجة	3	3	3	2
أقصى زاوية تأرجح للطاولة-عكس اتجاه عقارب الساعة	درجة	9(500) 8(750)	7(1000) 6(1500)	5(2000) 3(3000)	2 (4000) 1.5(5000)
نطاق السرعة الطولية للجدول	م/دقيقة	0.1-4	0.1-4	0.1-3	0.1-2.5
تفتق المركز	طن متري	4	4	6	80#
سفر الريشة	مم	30	30	70	70
قوة محرك رأس العجلة	كيلووات	4	7.5	7.5	11
قوة محرك رأس العمل	كيلووات	1.1	1.5	4	15
استدارة	أم	3	3	5	5
أسطواني	أم	5(500) 8(750)	8	10	15
خشونة	أم	Ra0.2	Ra0.2	Ra0.32	Ra0.32
الوزن الإجمالي	T	4.1(500) 4.3(750)	4.6(1000) 5.1(1500)	11(2000) 13(3000)	23(4000) 26(5000)

مصنع

شركة Henan Rowdai Machinery Equipment Co., LTD متخصصة في صناعة الأدوات الآلية، مع الالتزام بمبدأ أن الجودة هي الحياة، ومع فلسفة العميل أولاً، والتكنولوجيا كملك، وريادة السوق، فإننا نسعى جاهدين لخلق أقصى قيمة لعملائنا، وتعزيز قدرتهم التنافسية للشركات، وتوفير حلول متنوعة.
تشمل منتجاتنا الرئيسية: مخارط CNC، وآلات الطحن، ومراكز المعالجة العمودية، ومراكز المعالجة الأفقية، وآلات الحفر والطحن، وآلات الطحن الدقيقة، وآلات EDM. يتم تصدير منتجاتنا بشكل أساسي إلى الأسواق الدولية مثل روسيا وأوروبا والولايات المتحدة، وقد فزنا بثقة عملائنا واختبار السوق من خلال خدمة ما بعد البيع الفعالة والسريعة.
شركتنا عبارة عن مصنع لتصنيع الآلات يضم فريقًا يضم أكثر من 100 شخص ومصنعًا عصريًا قياسيًا مساحته 50000-ارتفاع-متر مربع-. ومن خلال ما يزيد عن عقد من الجهود المتواصلة، قمنا ببناء فريق فني يتمتع بمهارات عالية وقدمنا معدات إنتاج وأنظمة إدارة متقدمة لضمان -إنتاج عالي الجودة وفعال. ونحن نؤكد أيضًا على تدريب الموظفين وتنمية مهاراتهم، مما يوفر للموظفين فرصًا ممتازة للتقدم الوظيفي. التمسك بمبدأ التشغيل الصادق، ونحن نسعى جاهدين لبناء علاقات تعاونية طويلة الأمد مع عملائنا!
قام رودي بتركيب أكثر من 300 آلة على مستوى العالم ولديه العديد من العملاء في صناعات مثل الطيران والسيارات والطاقة والرعاية الصحية والسكك الحديدية عالية السرعة- والزراعة وآلات البناء وغيرها الكثير.
لدينا فريق مبيعات وخدمة محترف لمساعدتك على فهم جوانب الأداء المختلفة للآلات بدءًا من مرحلة الشراء الأولية والتوصية بالمعدات المناسبة بناءً على احتياجاتك الفعلية.
لقد قدمنا نظامًا متقدمًا لإدارة الإنتاج، مع الالتزام الصارم بـ SOP ومعايير الإنتاج الأخرى، أثناء استخدام معدات الاختبار المتقدمة لضمان جودة المعدات وتحسين كفاءة الإنتاج!

2026070909593430212

التعليمات

1: كيف يمكنني اختيار الآلات الأكثر ملاءمة؟

ج: من فضلك قل لي المواصفات الخاصة بك، يمكننا اختيار أفضل نموذج بالنسبة لك، أو يمكنك اختيار النموذج الدقيق.

يمكنك أيضًا أن ترسل لنا رسم المنتجات، وسوف نختار الآلات الأكثر ملاءمة لك.

2: ما هي منتجاتك الرئيسية لشركتك؟

ج: نحن متخصصون في جميع أنواع الآلات، مثل آلة المخرطة CNC، آلة الطحن CNC، مركز المعالجة العمودي، آلة المخرطة، آلة الحفر، آلة الحفر الشعاعي، آلة النشر، آلة التشكيل وما إلى ذلك.

3: ما هي شروط التجارة الخاصة بك؟

ج: FOB وCFR وCIF كلها مقبولة.

4: ما هي شروط الدفع؟

ج: T/T ، 30% الدفع الأولي عند الطلب ، 70% دفع الرصيد قبل الشحن ، خطاب اعتماد قابل للإلغاء في الأفق.

5: ما هو موك؟

ج: مجموعة واحدة. (فقط بعض الآلات منخفضة التكلفة ستكون أكثر من مجموعة واحدة)
